IMN 52TC INOX - BSPT

Kód
Cena s DPH 3 086 Kč

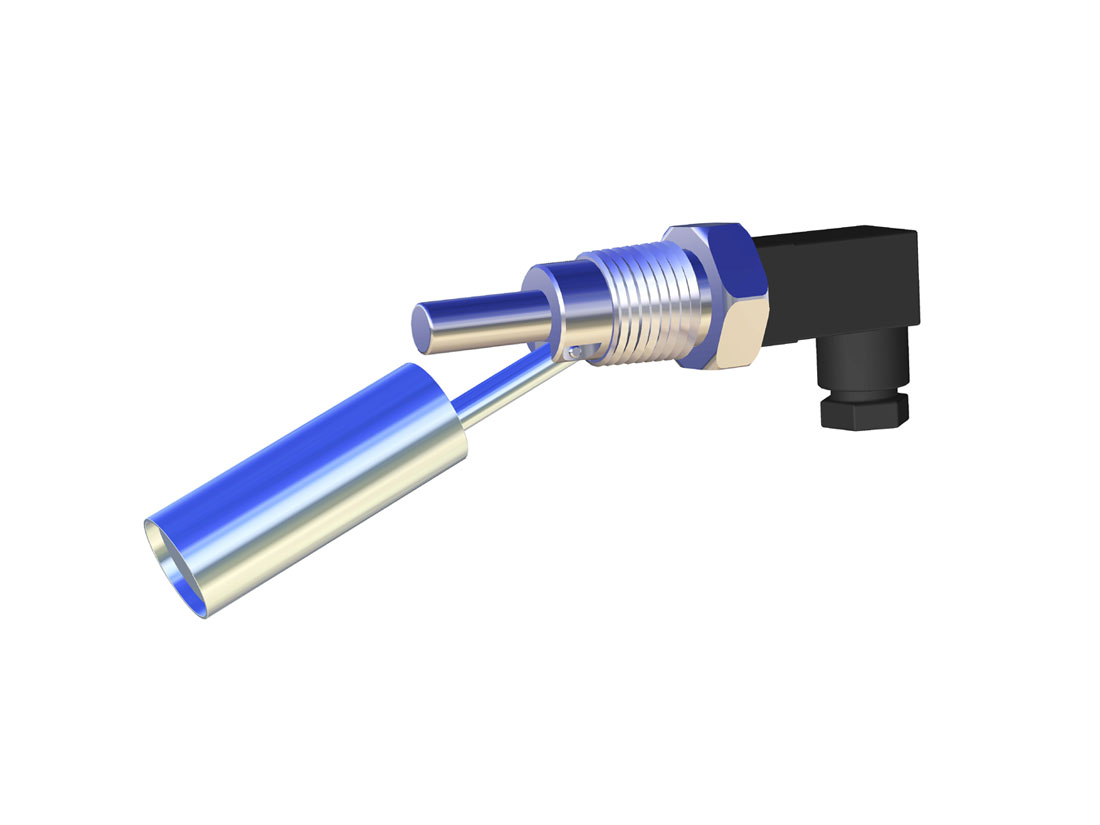

Magnetický plovákový spínač typu IMN 52TC INOX v provedení z nerez oceli je určen pro limitní spínání a signalizaci dosažení požadované úrovně hladiny kapalin. Hladinový spínač pracuje na principu spínání reed kontaktu permanentním magnetem, který je součástí výklopného ramena plováku. V závislosti na pohybu plováku vlivem nárustu a poklesu hladiny je ovládán tento kontakt.



Plovákový spínač hladiny je díky své konstrukci vhodným a spolehlivým řešením pro limitní spínání a signalizaci dosažení minimální nebo maximální hladiny kapalin takové povahy, které neznemožní jeho volný pohyb. Lze jej doporučit pro aplikaci do kapalin bez obsahu hrubých nečistot jakou jsou voda, olej a ropné produkty, kondenzát, chladící a topné kapaliny, víno atd. a obecně kapaliny s hustotou vyšší než 0,8 g/cm3. Pokud si nejste jisti vhodností použití tohoto plovákového spínače kontaktujte nás.



Plovákový spínač je určen pro instalaci do boční stěny nádoby či zásobníku zašroubováním za použití závitovového těsnění do návarku G 1/2". Změna spínací funkce kontaktu se provádí pootočením instalační polohoy plovákového spínače o 180°.



Základní technické parametry:


Počet kontaktů (spínaných úrovní hladin): 1
Typ kontaktu: NO (spínací) nebo NC (rozpínací), změna otočením plováku o 180°
Elektrická zatižitelnost kontaktu: max. výkon 25W/VA, max. napětí 48V AC/DC, max. proud 0,5A
Materiál smáčených částí: nerez ocel SS AISI 304
Připojovací závit: kuželový BSPT 1/2" (R 1/2")
Minimální hustota kapaliny:  0,8 g/cm3
Přípustná teplota kapaliny: - 40 až +125°C
Krytí: celkové IP 65, smáčených částí IP68
Země původu a výroby: Japonsko



Podrobnou technickou dokumentaci k tomuto plovákovému spínači naleznete zde: technický list



Doporučení pro montáž a zapojení magnetických plovákových spínačů naleznete zde: Plovákový spínač zapojení a instalace
