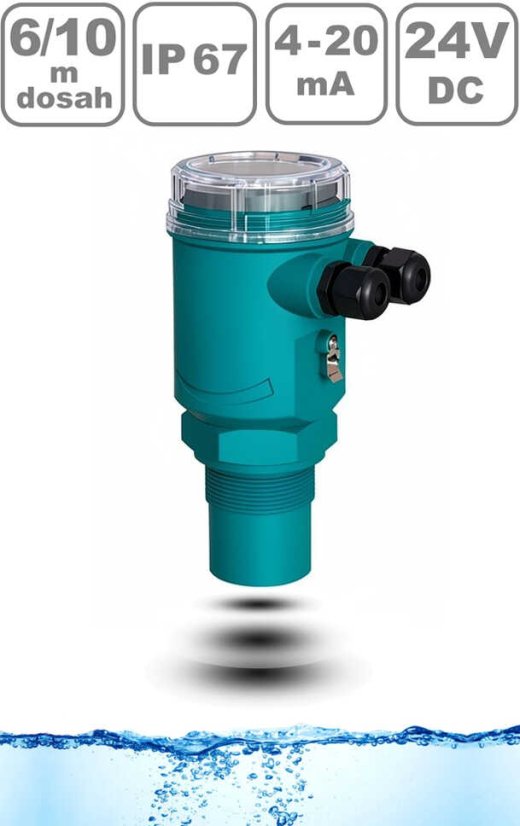

Kompaktní ultrazvukový snímač hladiny METER je určen pro průběžné měření výšky hladiny kapalin s měřícím dosahem dle provedení do 6m nebo 10m. Snímač hladiny pracuje na principu periodického vysílání ultrazvukových pulzů k povrchu monitorované hladiny kapaliny. Odražené pulzy jsou zpětně hladinoměrem přijímány. Na základě doby letu jednotlivých pulzů k hladině a zpět je elektronikou snímače hladiny METER vypočtena aktuální vzdálenost k povrchu hladiny.
Tento snímač hladiny je díky bezkontaktnímu principu snímání, kdy nedochází k jeho fyzickému kontaktu s měřeným médiem, vhodný především pro měření znečistěných kapalin jakou jsou splašky, odpadní vody, kaly, kejda, suspenze, lepidla, pryskyřice a obecně kapaliny ulpívající na stěnách nádob. Díky celoplastovému zapouzdření a možnosti různého materiálového provedení zářiče lze snímač hladiny METER použít i pro měření v agresivním prostředí.

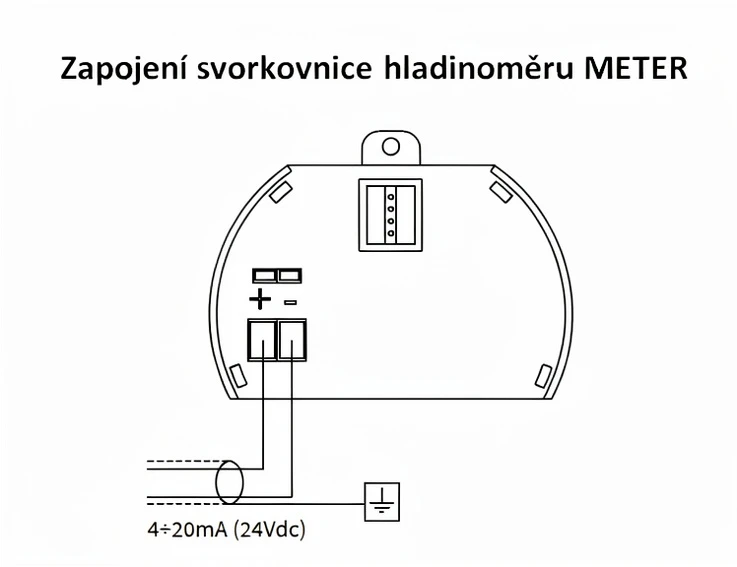

Hladinový snímač METER je vybaven spojitým analogovým proudovým výstupem 4-20 mA s dvouvodičovým připojením.
Pro naprogramování a zobrazení aktuálně měřených hodnot je zapotřebí doplněk - zásuvný programátor VL 601. Tento programátor po provedeném nastavení hladinoměru není nutný pro jeho vlastní provoz.
Základní technické parametry:
| Měřící rozsah: | dle verze 0,25-6m nebo 0,4-10m |
| Výstup: | 1x spojitý analogový 4-20 mA |
| Napájení: | 20-30V DC |
| Pracovní teplota: | -30°C až +70°C |
| Celkové krytí: | IP 67 |

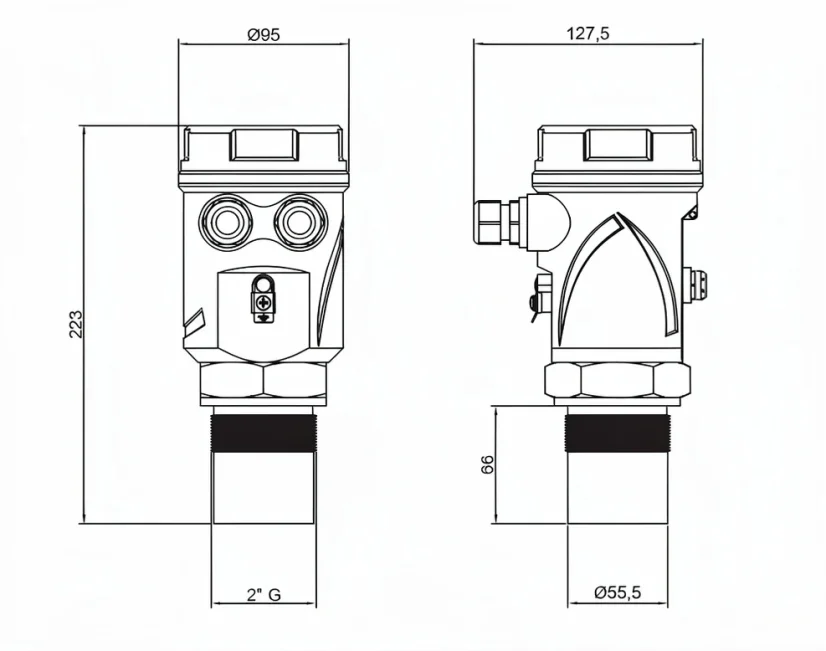

| Mechanické připojení: | závit G 2" |
| Materiálové provedení krytu elektroniky | PBT |
| Materiálové provedení zářiče |
standardně PP, na přání PVDF |
| Způsob programování | pomocí zásuvného programátoru VL 601 |
Podrobnou technickou dokumentaci k tomuto ultrazvukovému hladinoměru naleznete zde: Uživatelský manuál
Provedení stejného snímače hladiny vybaveného navíc dvěma programovatelnými relé naleznete zde: METER RELAY
Kompletní nabídku ultrazvukových hladinoměrů naleznete zde: Ultrazvukové hladinoměry
