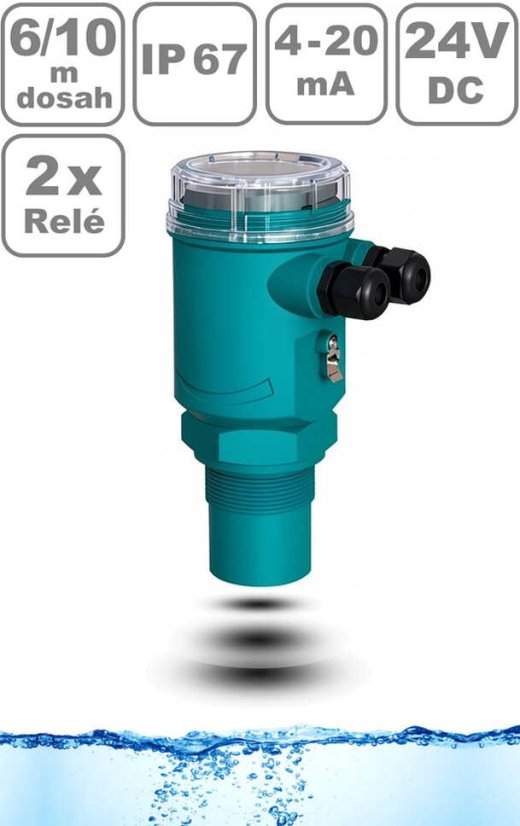

Kompaktní ultrazvukový hladinový snímač a spínač hladiny METER RELAY je určen pro průběžné měření a současnou kontrolu výšky dvou úrovní hladiny kapalin s měřícím dosahem dle provedení do 6m nebo 10m. Snímač hladiny pracuje na principu periodického vysílání ultrazvukových pulzů k povrchu monitorované hladiny kapaliny. Odražené pulzy jsou zpětně hladinoměrem přijímány. Na základě doby letu jednotlivých pulzů k hladině a zpět je elektronikou hladinoměru vypočtena aktuální vzdálenost k povrchu hladiny.
Tento ultrazvukový hladinový snímač a spínač je díky bezkontaktnímu principu snímání, kdy nedochází k jeho fyzickému kontaktu s měřeným médiem, vhodný především pro měření znečistěných kapalin jakou jsou splašky, odpadní vody, kaly, kejda, suspenze, lepidla, pryskyřice a obecně kapaliny ulpívající na stěnách nádob. Díky celoplastovému zapouzdření a možnosti různého materiálového provedení zářiče lze hladinoměr METER RELAY použít i pro měření v agresivním prostředí. Pro velmi agresivní prostředí lze zvolit provedení se zářičem z vysoce chemicky odolného plastu PVDF.
METER RELAY je vybaven vedle spojitého analogového proudového výstupu 4-20 mA také dvěma programovatelnými relé pro signalizaci dosažení požadované minimální či maximální hladiny nebo pro ovládání chodu jednoho čerpadla v hysterezním režimu.
Pro naprogramování a zobrazení aktuálně měřených hodnot je zapotřebí doplněk - zásuvný programátor VL 601. Tento programátor po provedeném nastavení hladinoměru není nutný pro jeho vlastní provoz. Hladinoměr je také možné objednat s BLUETOOTH komunikací pro bezkontaktní nastavení parametrů pomocí aplikace v mobilním telefonu.
Základní technické parametry:
| Měřící rozsah: | dle verze 0,25-6m nebo 0,4-10m |

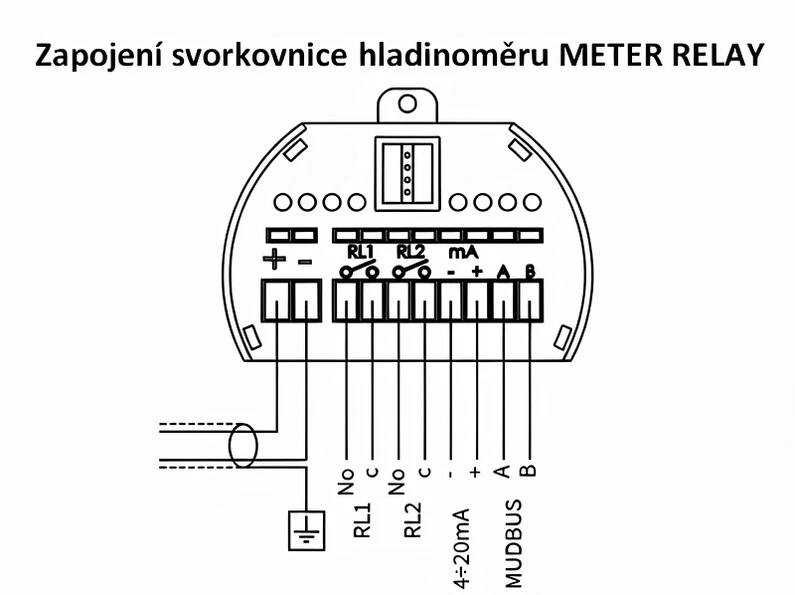

| Výstupy: | 2x programovatelné relé, 1x spojitý analogový 4-20 mA, MODBUS |
| Napájení: | 20-30V DC |
| Pracovní teplota: | -30°C až +70°C |
| Celkové krytí: | IP 67 |
| Mechanické připojení: | závit G 2" |
| Materiálové provedení krytu elektroniky | PBT |
| Materiálové provedení zářiče |
standardně PP, na přání PVDF |
| Způsob programování | pomocí zásuvného programátoru VL 601 |
Podrobnou technickou dokumentaci k tomuto plovákovému spínači naleznete zde: Uživatelský manuál
Levnější provedení stejného hladinoměru pouze s analogovým výstupem 4-20 mA bez programovatelných relé naleznete zde: METER
