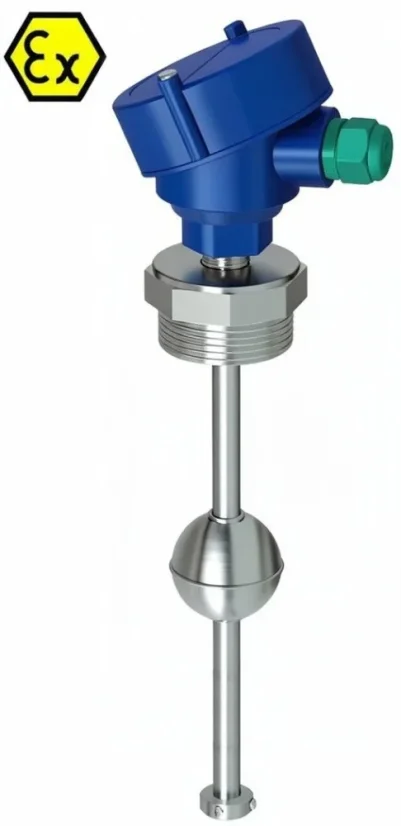

Magnetický plovákový hladinoměr řady TMN TBEx INOX je určen pro průběžné měření výšky hladiny kapalin v prostředí s nebezpečím výbuchu. Hladinový snímač pracuje na principu spínání řady reed kontaktů permanentním magnetem, který je umístněn uvnitř plováku. V závislosti na pohybu plováku vlivem nárustu či poklesu hladiny, se mění hodnota analogového výstupu v rozsahu 4-20 mA. Hladinoměr je vyráběn v provedení s roztečí jednotlivých reed kontaktů (měřícím krokem)10 nebo 5 mm.
Tento plovákový snímač hladiny je díky své konstrukci vhodným a spolehlivým řešením pro průběžné měření výšky hladiny kapalin takové povahy, které neznemožní volný pohyb plováku po vodící tyči. Hladinoměr lze použít pro měření zásobníků s kapalinami jako je benzín, nafta, LTO, líh, methanol atd. Elektrické připojení hladinoměru je nutné zajistit pomocí certifikovaného jiskrově bezpečného oddělovače.
Základní technické parametry:
| Délka vodící tyče (měřící rozsah): | 150 - 2500 mm |
| Výstup: | 4-20 mA |
| Napájení: | pomocí JB oddělovače |
| Měřící krok (rozlišení): | dle verze 10 nebo 5 mm |
| Teplota měřené kapaliny: | - 20 až +100°C |
| Minimální hustota kapaliny: | od 0,6 g/cm3 |
| Celkové krytí: | IP 67 |
| Materiál smáčených částí: | nerez ocel SS AISI 316 (1.4401) |
| Mechanické připojení: |
závit vel. G 11/2" nebo G 2" |
Podrobnou technickou dokumentaci k tomuto plovákovému spínači naleznete zde: technický list
Plovákový hladinoměr v nerezovém provedení do běžného prostředí naleznete zde: TMN 300 TB INOX
Nabídku všech typů plovákových hladinoměrů naleznete zde: Plovákové hladinoměry
