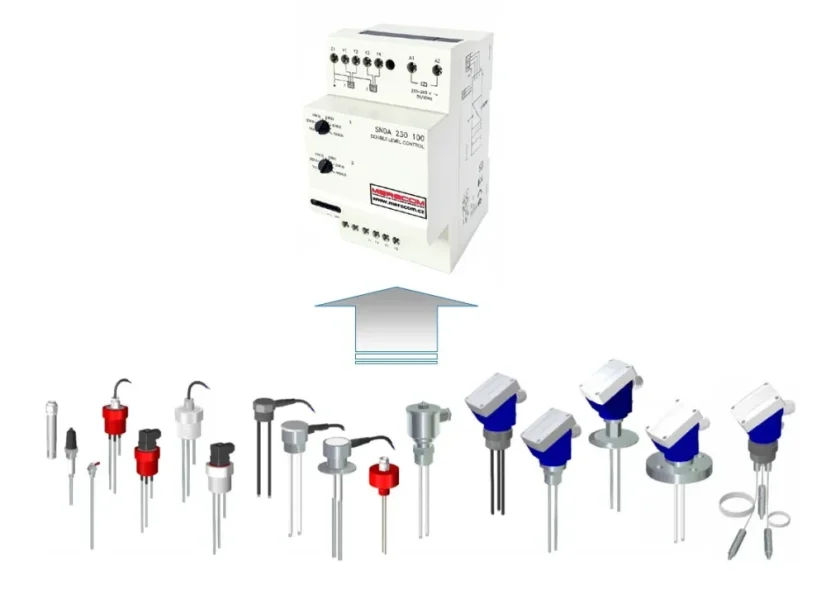

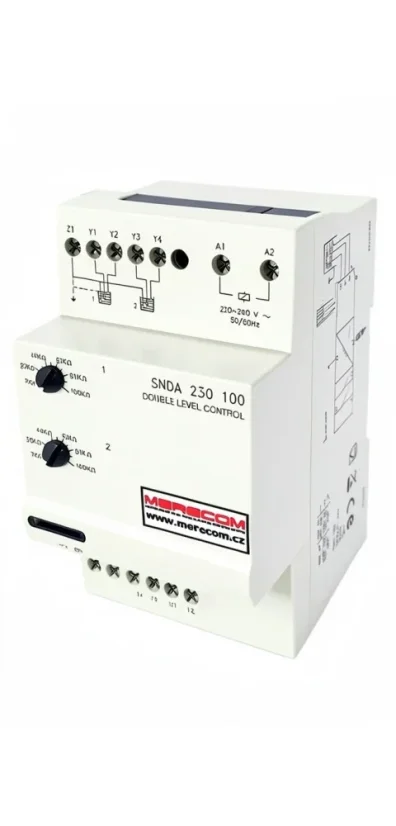

Dvoukanálová vyhodnocovací jednotka (relé) se dvěma releovými výstupy typu SNDA je určena pro připojení k elektrodovým snímačům hladiny typu NS, NP, NB, NRI, NRAI, NCVSI, NCVSC, NCI a dalším. Společným propojením s daným počtem elektrod tvoří funkční spínač hladiny. Vyhodnocovací jednotku je možno použít ve spojení se třemi elektrodami pro kontrolu jedné minimální a současně jedné maximální hladiny. Dále ve spojení se čtyřmi elektrodami pro snímání jedné maximální nebo minimální hladiny a současně diferenčního spínače hladiny pro řízení čerpadla. S připojením pěti elektrod je možné dvojité diferenční spínání hladin za účelem současného nezávislého ovládání dvou čerpadel. Vyhodnocovací jednotka může být použita pro snímání hladin ve dvou zásobnících.
Základní technické parametry:
| Počet kanálů: | 2 |
| Výstup: | 2x relé SPDT (přepínací) kontakt |
| Napájecí napění: | 230V AC nebo 24V AC dle provedení |
| Použití | 1x min. a 1x max. hladina nebo 1x min/max hladina a ovládání 1 čerpadla nebo ovládání 2 čerpadel |
| Max. odpor kapaliny: | 100k ohm |
| Rozměry (v x š x h): | 92 x 53 x 66 mm |
| Způsob instalace: | DIN lišta |
Při použití této vyhodnocovací jednotky s elektrodami jiných výrobců nelze garantovat správnou funkci zařízení a poskytnout záruku.
Pro spínání pouze jedné úrovně hladiny nebo ovládání jednoho čerpadla lze použít jednokanálové provedení vyhodnocovací jednotky typu SNSA.
Nabídku všech typů hladinových spínačů pro kapaliny naleznete zde: Hladinové spínače
