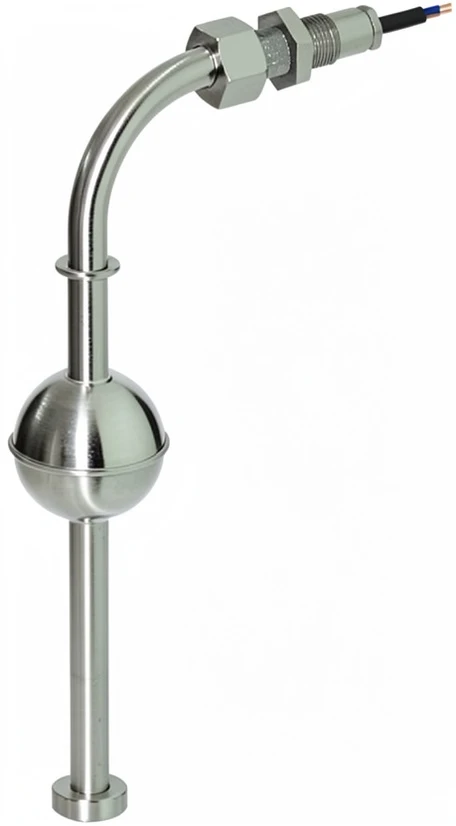

IMN RPA INOX
Magnetický plovákový spínač IMN RPA INOX v provedení smáčených částí z nerezové oceli AISI 316 je určen pro limitní spínání a signalizci dosažení úrovně hladiny kapalin. Hladinový spínač pracuje na principu spínání reed kontaktů umístněných ve vodící trubce v požadovaných úrovních hladiny pomocí pernamentního magnetu osazeného v plováku. V závislosti na pohybu plováku vlivem nárustu a poklesu hladiny, jsou spínány reed kontakty v počtu 1-3 ks dle zvolené konfigurace.
Plovákový spínač hladiny je díky své jednoduché konstrukci spolehlivým řešením pro limitní spínání a signalizaci dosažení hladiny kapalin takové povahy, které neznemožní volný pohyb plováku po vodící tyči.
Přístroj lze doporučit pro aplikaci pro kapaliny jako je voda, chladící či topné kapaliny, olej a ropné produkty atd. Pro média s hustotou nižší než 0,7 g/cm3 lze dodat objemnější plovák s možností aplikace do médií s hustotou již od 0,5 g/cm3. Pokud si nejste jisti vhodností použití tohoto plovákového spínače kontaktujte nás, rádi vám poradíme.
Základní technické parametry:
| Počet kontaktů (spínaných úrovní hladin): | 1 - 3 dle zvolené konfigurace plovákového spínače |
| Typy kontaktů: | dle volby NO (spínací), NC (rozpínací) nebo NONC (přepínací) |
| Elektrická zatižitelnost kontaktů: | max. výkon 120W/VA, max. napětí 250V, max. proud 3A |
| Délka vodící tyče: | 90...1000 mm |
| Materiál smáčených částí: | nerez ocel SS AISI 316 (1.4401) |
| Připojovací závit | typu nipl dle volby G 3/8", G 1/2" nebo G 3/4" |
| Minimální hustota kapaliny | 0,75 g/cm3 |
| Přípustná teplota kapaliny | - 40 až +125° C |
| Krytí |
celkové IP 65, smáčených částí IP 68 |
Podrobnou technickou dokumentaci k tomuto plovákovému spínači naleznete zde: technický list
Doporučení pro montáž a zapojení magnetických plovákových spínačů naleznete zde: Plovákový spínač zapojení a instalace
Konstrukčně stejný plovákový spínač z materiálu polypropylen naleznete zde: IMN RPA PP
Nabídku všech typů hladinových spínačů pro kapaliny naleznete zde: Hladinové spínače
