Pneumatický spínač hladiny pracuje na principu stlačení vzduchu kapalinou. Ke stlačení vzduchu v trubce, která je součástí pneumatického spínače, dojde při zaplavení jejího konce vlivem nárustu hladiny kapaliny. Zvýšený tlak vzduchu vychýlí membranu se spřaženým spínačem čímž dojde k jeho sepnutí. Při poklesu hladiny pod úroveň dolního konce trubky dojde k opětovnému snížení tlaku vzduchu na membránu a spínač se vrátí do klidové polohy. Výhodou snímače je, že se kontrolovaná kapalina nedostává do kontaktu se snímací membránou a snímání takto probíhá bezkontaktně.

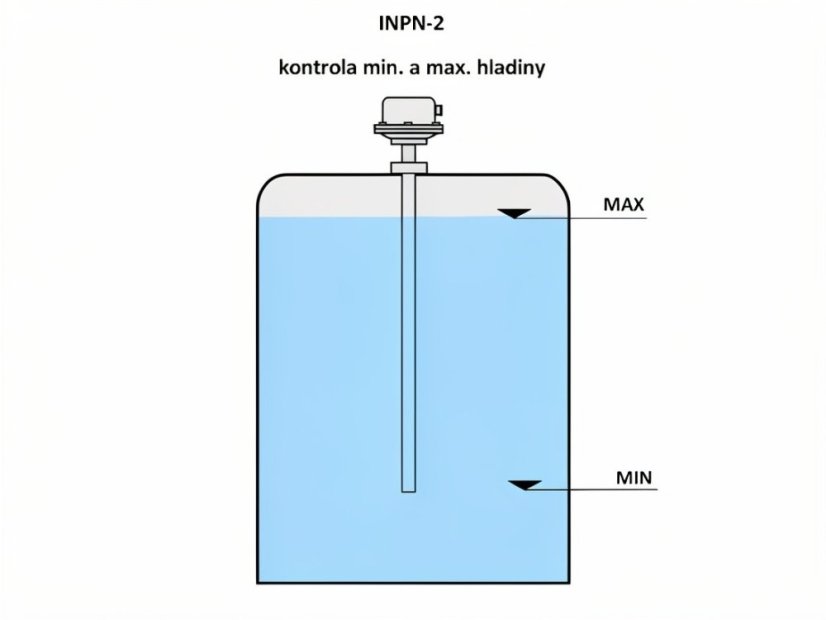

Spímač hladiny INPN je vyráběn v provedení s jedním kontaktem typu INPN-1 pro kontrolu jedné úrovně hladiny, nebo dvěma kontakty typu INPN-2 pro kontrolu dvou úrovní hladin jedním hladinovým spíačem. Nastavitelné rozmezí mezi max. a min. hladinou u INPN-2 je v rozmezí 30-100 cm.

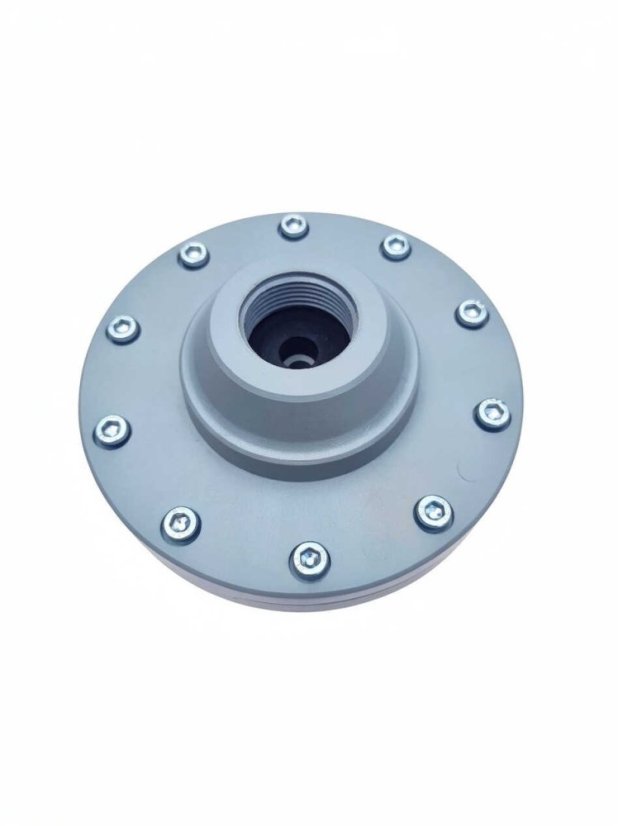

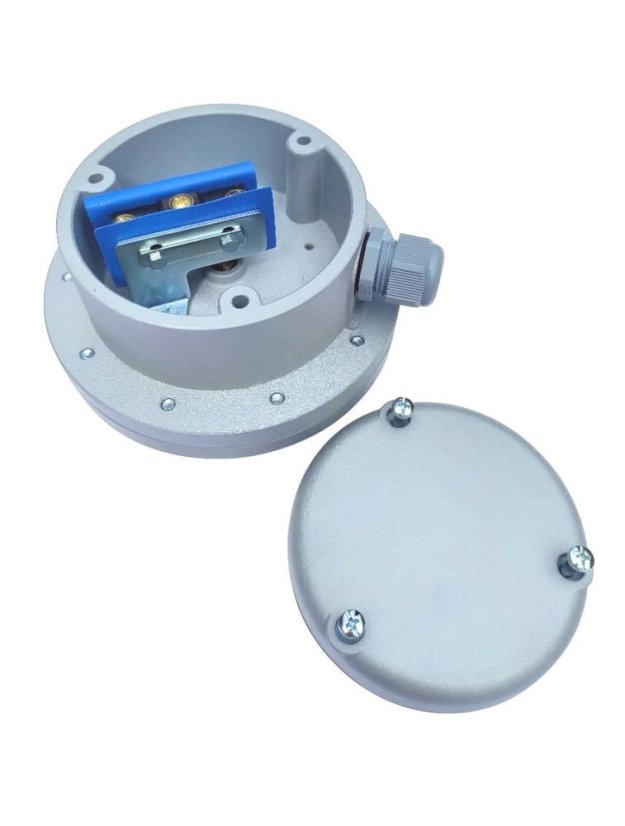

Přístroj je v základním provedení s horním krytem ze stitiny hliníku. Do prostředí s vyšší agresivitou jej lze dodat v provedení s krytem z polypropylenu a chemicky odolnou membránou z vitonu místo standardího provedení z pryže typu NBR. Dolní tlaková komora pod membránou je v provedení ze skelným vláknem ztuženého polyesteru.
Tento spínač hladiny lze s výhodou použít pro kontolu výšky hladiny kapalin různých druhů včetně kapalin znečistěných a chemicky agresivních. Trubka není součástí dodávky přístroje. Na dotaz jsme schopni trubku požadované délky se závitem nabídnout.
Základní technické parametry:
| Počet kontaktů (spínaných úrovní hladin): | 1 - 2 dle typu (typ INPN-1 nebo INPN-2) |
| Typy kontaktů: | SPDT (přepínací) |
| Elektrická zatižitelnost kontaktů: | 6A/250V AC |
| Max. teplota: | 60° C |
| Materiál krytu snímače: | Al slitina, volitelně PP (polypropylen) |
| Materiál membrány: | NBR, volitelně viton |
| Připojovací závit: | G 1" |
Podrobnou technickou dokumentaci k tomuto plovákovému spínači naleznete zde: technický list
Nabídku všech typů hladinových spínačů pro kapaliny naleznete zde: Hladinové spínače
