Tento plovákový spínač nahrazuje plovákový spínač typu IMN TB PVC jehož výroba byla ukončena.

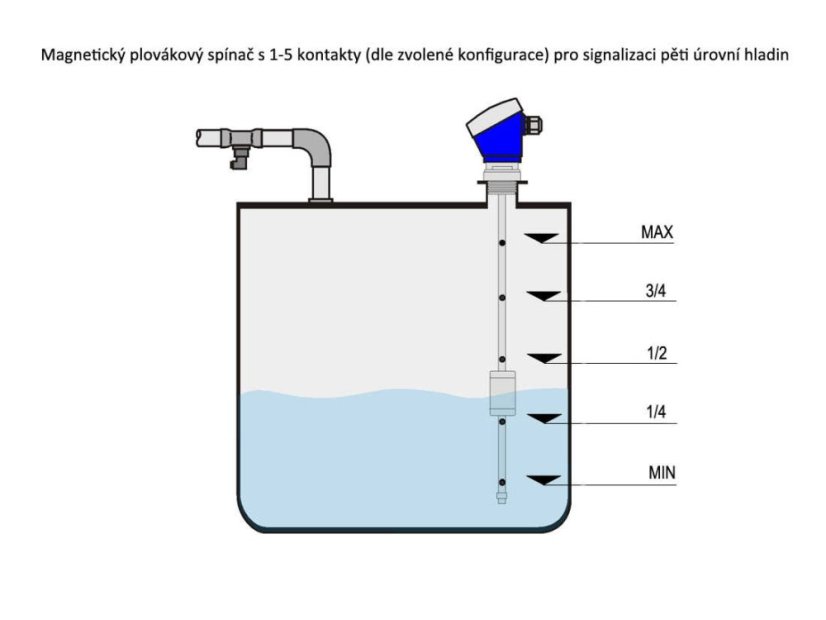

Magnetický plovákový spínač IMN TB PP v provedení smáčených částí z PP (popypropylen) je určen pro limitní spínání a signalizaci dosažení úrovně hladiny kapalin. Hladinový spínač pracuje na principu spínání reed kontaktů umístněných ve vodící tyči v požadovaných úrovních hladiny pomocí permanentního magnetu osazeného v plováku. V závislosti na pohybu plováku vlivem nárustu a poklesu hladiny, jsou spínány reed kontakty v počtu 1-5 ks dle zvolené konfigurace.
Plovákový spínač hladiny je díky své jednoduché konstrukci spolehlivým řešením pro limitní spínání a signalizaci dosažení hladiny kapalin takové povahy, které neznemožní volný pohyb plováku po vodící tyči.
Přístroj lze doporučit pro aplikaci pro kapaliny jako je voda, chemikálie, chladící či topné kapaliny, olej a ropné produkty atd. Pokud si nejste jisti vhodností použití tohoto plovákového spínače kontaktujte nás, rádi vám poradíme.
Plovákové spínače řady IMN TB PP jsou rovněž dodávány v provedení s mechanickým připojením pomocí přírub DN 25-32-40-50-100.
Základní technické parametry:
| Počet kontaktů (spínaných úrovní hladin): | 1 - 5 dle zvolené konfigurace plovákového spínače |
| Typy kontaktů: | dle volby NO (spínací), NC (rozpínací), NONC (přepínací) |
| Elektrická zatižitelnost kontaktů: | max. výkon 120W/VA, max. napětí 250V, max. proud 3A |
| Délka vodící tyče: | 90...3500 mm |
| Materiál smáčených částí: | PP (polypropylen) |
| Připojovací závit |
dle volby G 1", G 11/4", G 11/2" nebo G 2" |
| Minimální hustota kapaliny: | 0,5 g/cm3 |
| Přípustná teplota kapaliny: | - 10 až +80°C |
| Krytí: | celkové IP 65, smáčených částí IP 68 |
Podrobnou technickou dokumentaci k tomuto plovákovému spínači naleznete zde: technický list
Doporučení pro montáž a zapojení magnetických plovákových spínačů naleznete zde: Plovákový spínač zapojení a instalace
Konstrukčně stejný plovákový spínač z nerez oceli naleznete zde: IMN TB INOX
Nabídku všech typů hladinových spínačů pro kapaliny naleznete zde: Hladinové spínače
