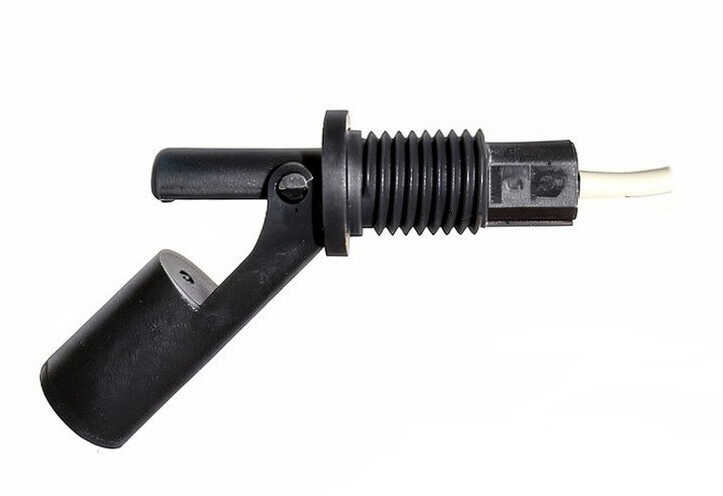

Magnetický plovákový spínač typu IMN 50 PPH v provedení z polypropylenu je určen pro limitní spínání a signalizaci dosažení požadované úrovně hladiny kapalin. Hladinový spínač pracuje na principu spínání reed kontaktu permanentním magnetem, který je zapouzdřen v plováku. V závislosti na pohybu plováku vlivem nárustu a poklesu hladiny je ovládán tento kontakt.

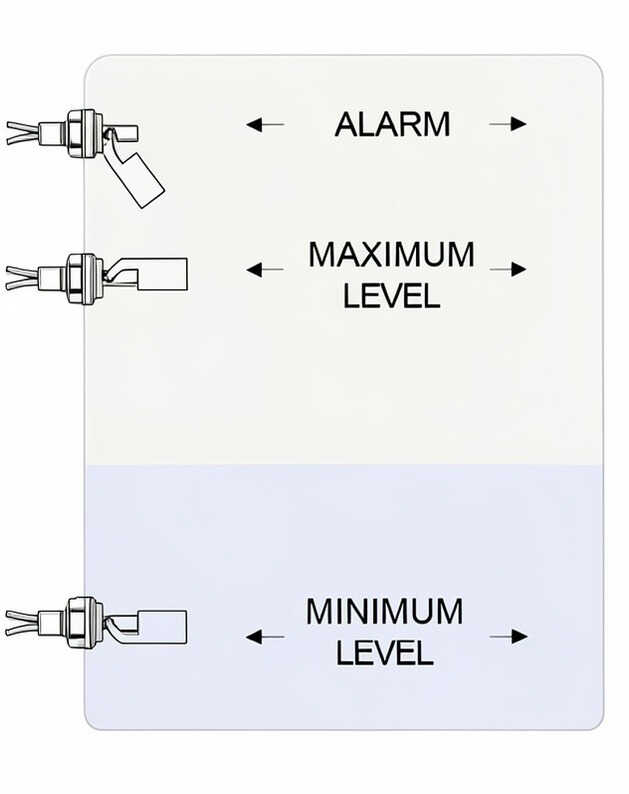

Plovákový spínač hladiny je díky své konstrukci vhodným a spolehlivým řešením pro limitní spínání a signalizaci dosažení minimální nebo maximální hladiny kapalin takové povahy, které neznemožní volný pohyb plováku. Lze jej doporučit pro aplikaci do kapalin bez hrubých nečistot jakou jsou voda, olej, chemikálie atd. a obecně kapaliny s hustotou vyšší než 0,7g/cm3. Pokud si nejste jisti vhodností použití tohoto plovákového spínače kontaktujte nás.

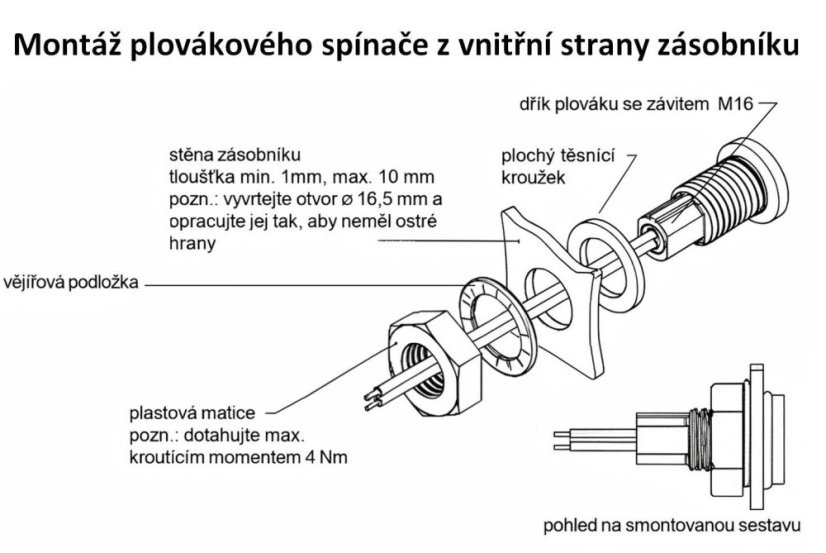

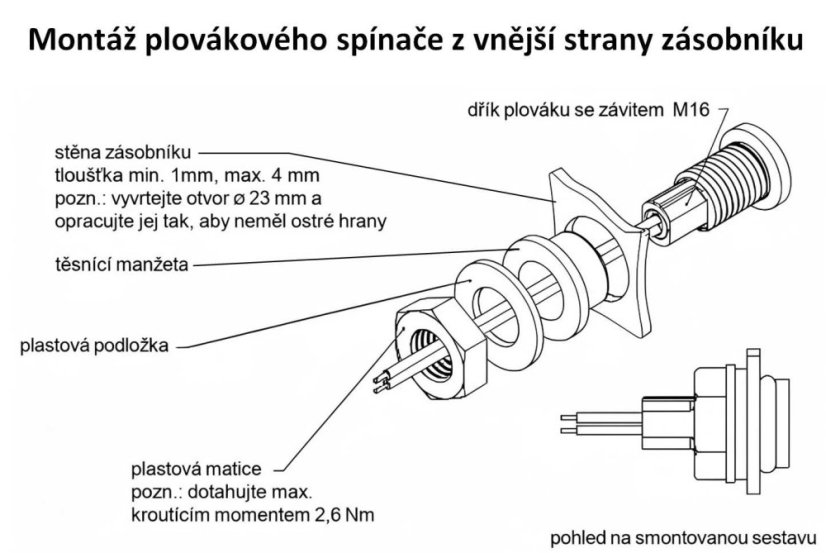

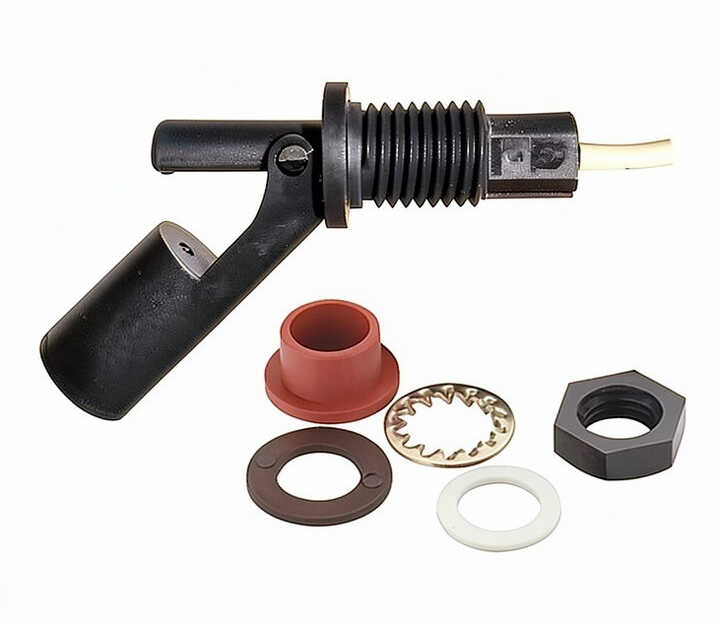

Plovákový spínač je dodáván s montážním příslušenstvím (matice, silikonová těsnění, podložky) pro instalaci do boční stěny nádoby či zásobníku bez závitového návarku. Instalační sadu je možné použít pro montáž do stěny zásobníku o tloušťce v rozmezí 1-4 mm při montáži plováku zvenčí a 1-10 mm při montáži plováku zevnitř.
Základní technické parametry:
| Počet kontaktů (spínaných úrovní hladin): | 1 |

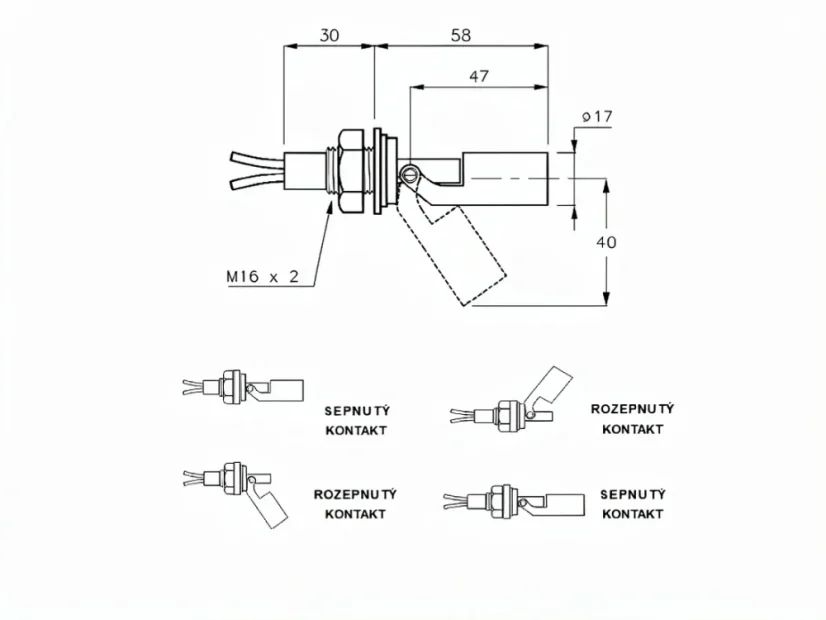

| Typ kontaktu: | NO (spínací) nebo NC (rozpínací), změna otočením plováku |
| Elektrická zatižitelnost kontaktu: | max. výkon 15W/VA, max. napětí 250V AC/DC, max. proud 0,3A |
| Materiál smáčených částí: | PP - polypropylen ztužený skelnými vlákny |
| Připojovací závit: | M16 x 2 |
| Minimální hustota kapaliny: | 0,76 g/cm3 |
| Přípustná teplota kapaliny: | - 30 až +60°C |
| Materiál a délka přívodního kabelu: | PVC, délka 0,5m |
| Krytí: | celkové IP 65, smáčených částí IP 68 |
Podrobnou technickou dokumentaci k tomuto plovákovému spínači naleznete zde: technický list
Doporučení pro montáž a zapojení magnetických plovákových spínačů naleznete zde: Plovákový spínač zapojení a instalace
Konstrukčně stejný plovákový spínač pro vyšší teplotu do 80°C z materiálnu nylon naleznete zde: IMN 50 NYH
Nabídku všech typů hladinových spínačů pro kapaliny naleznete zde: Hladinové spínače
