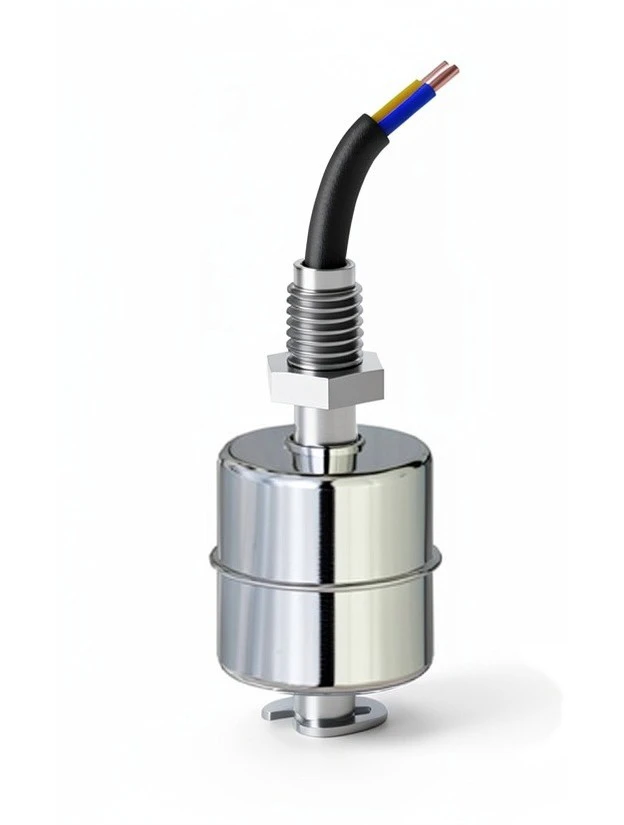

Magnetický plovákový spínač typu IMN 40 INOX v provedení z nerez oceli je určen pro limitní spínání a signalizaci dosažení požadované úrovně hladiny kapalin. Hladinový spínač pracuje na principu spínání reed kontaktu permanentním magnetem, který je zapouzdřen v plováku. V závislosti na pohybu plováku vlivem nárustu a poklesu hladiny je ovládán tento kontakt.
Plovákový spínač je díky své konstrukci vhodným a spolehlivým řešením pro limitní spínání a signalizaci dosažení minimální nebo maximální hladiny kapalin takové povahy, které neznemožní volný pohyb plováku. Lze jej doporučit pro aplikaci do kapalin bez hrubých nečistot jakou jsou voda, olej, kondenzát atd. a obecně kapaliny s hustotou vyšší než 0,71 g/cm3. Pokud si nejste jisti vhodností použití tohoto plovákového spínače kontaktujte nás.

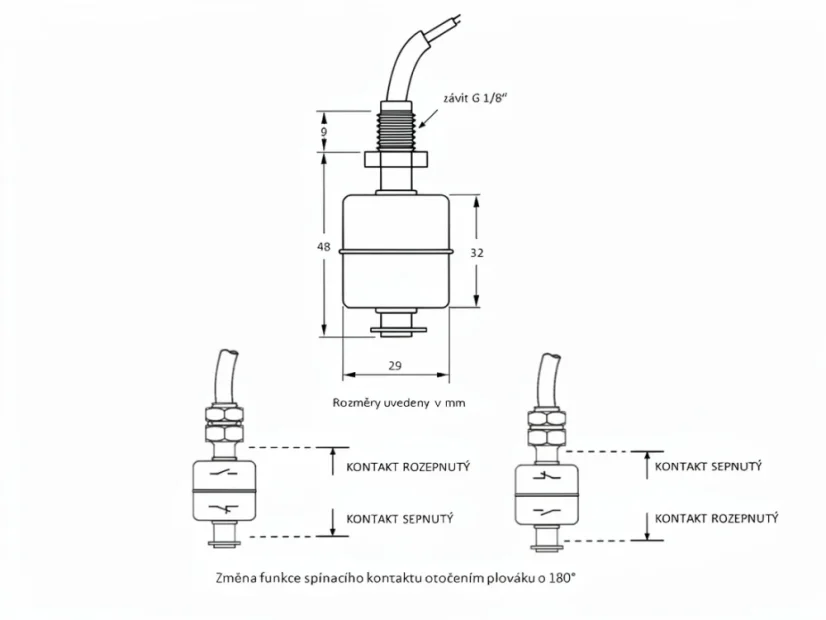

Změnu funkce spínacího kontaktu lze docílit sejmutím a otočením plováku. Plovákový spínač tohoto provedení je obzvláště vhodný pro aplikace s vyšší teplotou do 125° C a tlakem do 15 bar.
Základní technické parametry:
| Počet kontaktů (spínaných úrovní hladin): | 1 |
| Typ kontaktu: | NO (spínací) nebo NC (rozpínací), změna funkce kontaktu otočením plováku |
| Elektrická zatižitelnost kontaktu: | max. výkon 40W/VA, max. napětí 250V, max. proud 2A |
| Materiál smáčených částí: | nerez ocel SS AISI 316 (1.4401) |
| Připojovací závit: | nipl G 1/8" |
| Minimální hustota kapaliny: | 0,71 g/cm3 |
| Přípustná teplota kapaliny: | - 40 až +125°C |
| Materiál a délka kabelu: | Silikon (PVC na přání), standartní délka 1m, jiná délka za příplatek |
| Krytí: |
celkové IP 65, smáčených částí IP68 |
Podrobnou technickou dokumentaci k tomuto plovákovému spínači naleznete zde: technický list
Doporučení pro montáž a zapojení magnetických plovákových spínačů naleznete zde: Plovákový spínač zapojení a instalace
Konstrukčně obdobný nerezový plovákový spínač větších rozměrů naleznete zde: IMN 70 INOX
Nabídku všech typů hladinových spínačů pro kapaliny naleznete zde: Hladinové spínače
