Jak nainstalovat a zapojit magnetický plovákový spínač



1. Oblast použití magnetických plovákových spínačů

Magnetické plovákové spínače slouží k limitní signalizaci minimální, maximální nebo více úrovní hladiny kapalin v různých typech zásobníků a jímek.

Ve spojení s relé nebo stykačem umožňují nejen signalizaci hladiny, ale i automatické ovládání čerpadel a solenoidních ventilů – například pro automatické vyprazdňování, doplňování zásobníku nebo udržování hladiny v požadovaném rozmezí.

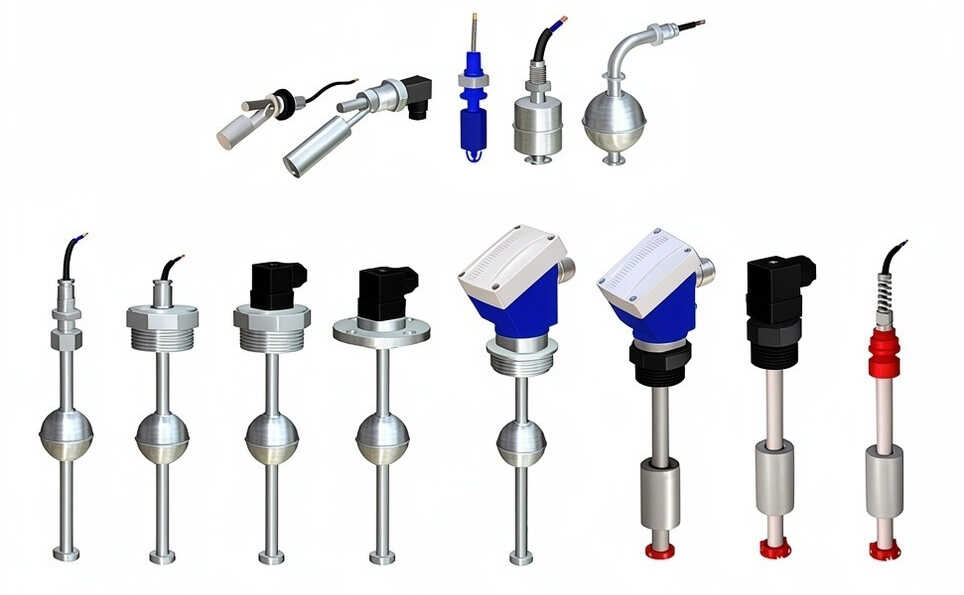

Dodáváme různé typy, které se liší:

• počtem kontaktů,
• druhem a velikostí mechanického připojení (závitová ucpávka, nipl, příruba),
• způsobem elektrického připojení (přívodní kabel, konektor, krytá svorkovnice),
• délkou vodicí tyče,
• způsobem instalace (z boku nebo shora),
• materiálovým provedením (nerezová ocel, plasty nebo kombinace).

Všechna provedení jsou určena pro čisté kapaliny bez hrubých nečistot a bez tvorby inkrustací a solí. Při výběru vždy dbejte na minimální hustotu kapaliny uvedenou pro daný typ plováku.

Upozornění: Při použití pro kapaliny s vysokou viskozitou nebo pro agresivní chemikálie doporučujeme předem konzultovat vhodnost konkrétního typu.



2. Konstrukce a princip funkce

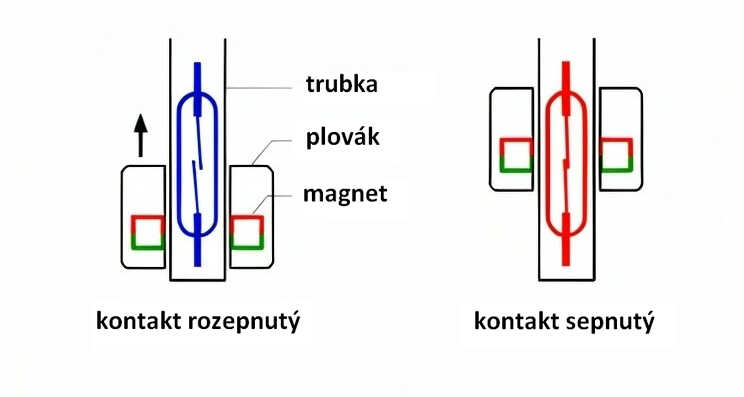

Magnetické plovákové spínače obsahují podle provedení jeden nebo více hermeticky zapouzdřených jazýčkových (reed) kontaktů, které jsou ovládány permanentním magnetem umístěným v plováku. Kontakty mohou být typu NO (spínací), NC (rozpínací) nebo NO/NC (přepínací).

U provedení s více kontakty je poloha jednotlivých kontaktů nastavena dle požadavku zákazníka a nelze ji uživatelsky měnit.



 3. Manipulace a instalace magnetických plovákových spínačů

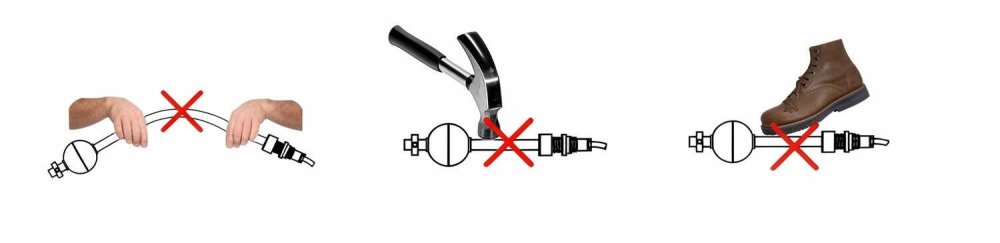

Při manipulaci:

• Vyvarujte se většímu průhybu vodicí tyče (zejména u delších provedení).
• Chraňte plovákový spínač před mechanickými rázy a pádem na zem.
• Udržujte plovák vždy v dolní poloze na vodicí tyči a nedovolte, aby narazil na dorazový kroužek. Prudký náraz by mohl poškodit permanentní magnet uvnitř plováku.
• U provedení s více kontakty neupravujte polohu dorazových kroužků.

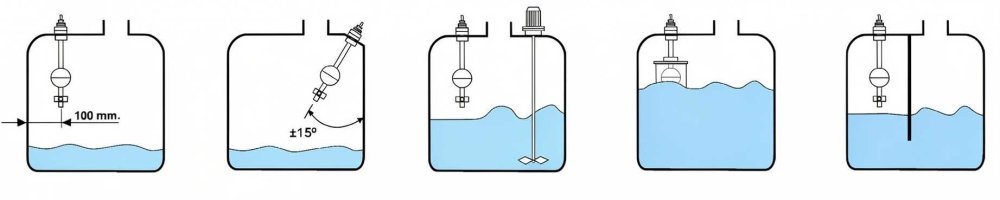

Při instalaci:

• Neinstalujte spínač v blízkosti silného magnetického pole – mohlo by to ovlivnit jeho funkci.
• U zásobníků z feromagnetických materiálů umístěte plovák alespoň 100 mm od svislé stěny.
• Pokud není možná svislá montáž, lze spínač nainstalovat pod úhlem maximálně ±15°.
• Neumisťujte spínač v blízkosti míchadel a nátoků. Při větším pohybu hladiny jej instalujte za přepážku, do ochranné trubky nebo bypassu.

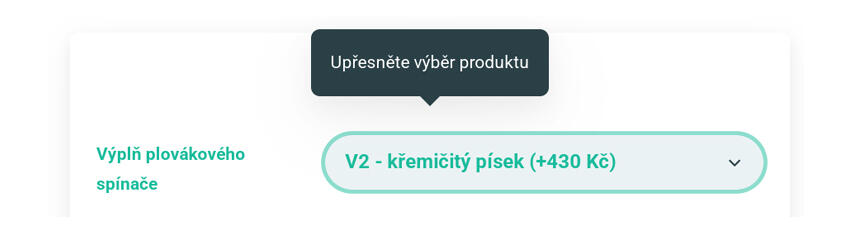

V případě častých změn teploty v zásobníku doporučujeme u zakázkových provedení zvolit variantu s antikondenzační výplní (kódové označení V2).



4. Elektrické zapojení

Dodržujte maximální přípustné hodnoty napětí, proudu a především výkonové zátěže (výkon = proud × napětí), které jsou uvedeny pro daný typ kontaktu plovákového spínače. U kontaktů typu NC a NO/NC je výkonová zátěž zpravidla nižší než u kontaktů typu NO.

Překročení maximální přípustné hodnoty kteréhokoli z těchto parametrů vede k výraznému zkrácení životnosti kontaktu, nebo k jeho nevratnému poškození.

Pokud je ke kontaktu připojena induktivní zátěž (cívka relé, solenoidní ventil apod.), je nutné kontakt chránit proti přepěťovým špičkám, které při spínání a rozpínání vznikají. Tuto ochranu lze provést:

• pomocí RC filtru při spínání střídavého napětí (obr. 1),
• nebo pomocí ochranné diody při spínání stejnosměrného napětí (obr. 2).

Při připojení kontaktu přímo do řídicího systému (např. PLC) tato ochrana obvykle není potřeba.

Nikdy nezkoušejte funkci kontaktů zapojených do obvodu pomocí zkoušečky s elektromagnetem (tzv. „vadasky“) ! Hrozí poškození jazýčkového kontaktu.

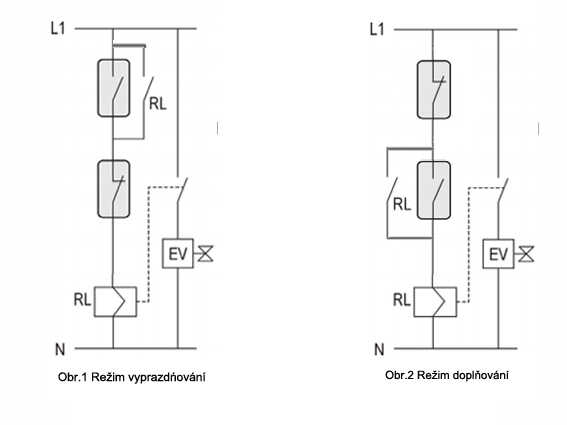

5. Příklad elektrického zapojení plovákového spínače pro ovládání chodu čerpadla

Pro ovládání chodu čerpadla je nutné propojit kontakty plovákového spínače s relé nebo stykačem, který má pomocný přídržný kontakt. Pomocí tohoto kontaktu lze dosáhnout hysterezní funkce mezi zapínací a vypínací hladinou (funkce zapni–drž–vypni).

Příklad zapojení pro režim vyprazdňování zásobníku je uveden na obr. 1 a pro režim doplňování zásobníku na obr. 2.

Pro ovládání chodu čepadla je zapotřebí kontakty plovákového spínače propojit s relé či stykačem s pomocným přídržným kontaktem, jehož pomocí lze docílit hysterezní funkci mezi zapínací a vypínací hladinou (funkce zapni-drž-vypni). Příklad zapojení relé s využitím pomocného kontaktu pro ovládání čerpadla v režimu vyprazdňování zásobníku je na obr. 1 a v režimu doplňování zásobníku na obr. 2.
